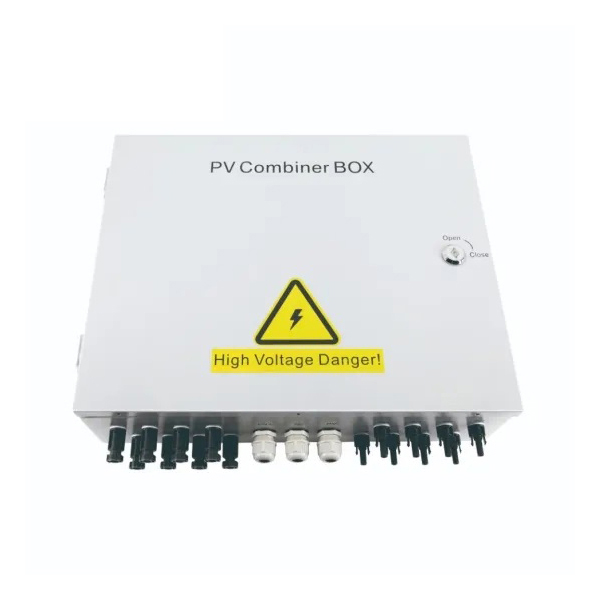

Ip65 razdelilna omarica sistema za sončno ploščo v razvodno omarico, ki je električno ohišje, ki varno združuje več žic in kablov skozi različna vhodna vrata. Sončna kombinirana škatla združuje izhod številnih nizov fotonapetostnih modulov za povezavo z razsmernikom.
Ip65 razdelilna omarica za sončno ploščo sintetični enosmerni vhod s 24 PV komponentami na 1 izhod. Vsak kanal je z varovalko. Izhodna stran je opremljena z zaščito pred strelo in odklopnikom. Zelo poenostavi vhodno ožičenje omare za distribucijo DC in pretvornika. Uresničite zaščito pred strelo, zaščito pred kratkim stikom in zaščito ozemljitve. PV kombinirana škatla je razdeljena na dve vrsti: inteligentna škatla in neinteligentna škatla. Inteligentna PV kombinirana škatla je opremljena z enoto za spremljanje, nato zazna vhodni tok vsakega niza, zazna notranjo temperaturo, zazna stanje zaščite pred strelo, zazna stanje odklopnika in povzame izhodno napetost in tako naprej.
Zasnova in konfiguracija strogo v skladu s Tehnično specifikacijo za fotovoltaično priključno opremo CGC/GF 037:2014.
Uporabnikom zagotovite varne, kratke, lepe in uporabne fotovoltaične sistemske izdelke.
Izdelek ima zunanjo stensko montažo, ki se prilagaja težkim okoljem. Poleg osnovnih komponent lahko drugo prilagodite zahtevam uporabnikov.
| ime | ZC-24 |
| Največja enosmerna napetost sistema | 1000 |
| Največji vhodni tok za vsak niz | 15A |
| Največje število vhodnih nizov | 24 |
| Največji izhodni tok stikala | 400A |
| Število pretvornikov MPPT | N |
| Število izhodnih nizov | 1 |
| Kategorija testa | ‖ stopnja zaščite |
| Nazivni izpustni tok | 20ka |
| Največji izpustni tok | 40ka |
| Napetostna stopnja zaščite | 3,8 kv |
| Največja trajna delovna napetost Uc | 1050A |
| Poljaki | 3P |
| Strukturna značilnost | Plug-push modul |
| Stopnja zaščite | IP65 |
| Izhodno stikalo | DC izolacijsko stikalo (standardno)/DC vezje |
| DC MC4/DC varovalka/DC prenapetostna zaščita | Standardno |
| Nadzorni modul/Preventivna dioda | Neobvezno |
| Način namestitve | Vrsta montaže na steno |
| delovna temperatura | -25ºC--+55ºC |
| Zvišanje temperature | 2 km |
| Dovoljena relativna vlažnost | 0-95%, brez kondenzacije |
