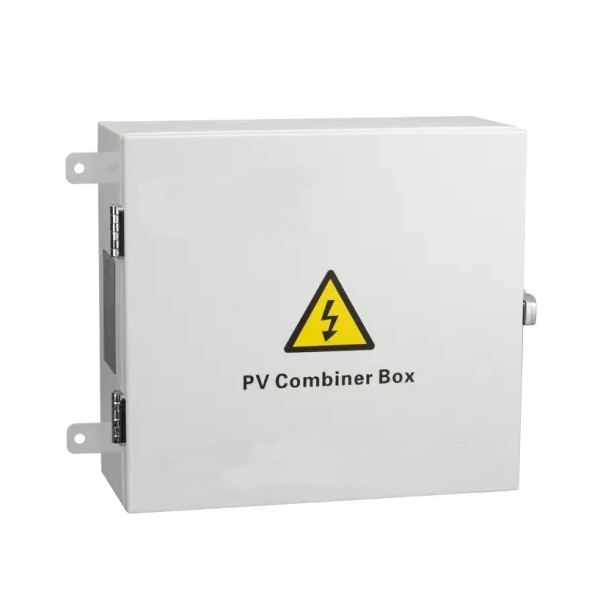

1500 V prenapetostna zaščita PV sončne kombinirane škatle Za obsežni PV sistem za proizvodnjo električne energije, povezan z omrežjem, za zmanjšanje povezovalnih vodov med fotonapetostnimi moduli in pretvornikom, enostavno vzdrževanje in izboljšanje zanesljivosti, na splošno mora povečati sistem vodila DC med fotovoltaičnimi moduli in pretvornik.
1500 V prenapetostna PV solarna kombinirana škatla je posebej zasnovana za izpolnjevanje te zahteve in se lahko ujema z inverterskimi izdelki za sestavo popolne PV sistemske rešitve. PV kombinirana omarica serije DK-PV, v izhodnem terminalu je prenapetostna zaščitna naprava (SPD), ki lahko zaščiti izrez DC varovalke v kombinirani omarici PV, pretvornika in druge terminalske opreme, da zagotovi, da celoten sistem za proizvodnjo energije PV deluje dolgo -trajno in stalno.
+ Dve skupini neodvisnih vhodov in izhodov PV niza za fleksibilno uporabo v različnih povezovalnih shemah:
+ Več PV vhodnih nizov, od katerih ima vsak največji tok l0A;
+ Zagotovljena je visokonapetostna varovalka za preprečevanje protinapada vsakega PV vhodnega niza;
+ Posebna visokonapetostna naprava za zaščito pred strelo za PV modul;
+ Poseben visokonapetostni odklopnik za nadzor izhoda fotonapetostnega modula;
+ Stopnja zaščite IP65 za izpolnjevanje potrebe zunanje namestitve.
| Model | BS4T | BS6T | BS8T | BS10T |
| Vhodni podatki | ||||
| Število PV vhodnih nizov | 4 | 6 | 8 | 10 |
| Največji tok vsakega PV vhodnega polja | 10A | |||
| Puse za vsako vhodno polje PV | 10A | |||
| Številka žice vsakega vhodnega polja PV | PG7,4 mm² | |||
| Izhodni podatki | ||||
| Število izhodnih kanalov | 1 | 2 | ||
| Največji izhodni tok | 40A | 60A v vseh (30A izhodni kanal) | 80A v vseh (40A izhodni kanal) | 100A v vseh (50A izhodni kanal) |
| Številka žice vsakega izhodnega kanala | PG16,8mm2 za vsak izhodni kanal | PG16,10mm2 za vsak izhodni kanal | PG16,10mm2 za vsak izhodni kanal | PG16,12mm2 za vsak izhodni kanal |
| Največja izhodna napetost | 800 VDC | |||
| DC izhodni odklopnik | Na voljo | |||
| Drugi podatki | ||||
| Zaščita | IP65 | |||
| Temperatura | -30℃~+60℃ | |||
| Referenčna teža (neto/bruto teža) | 5,3/9,3 | 8.4/12.9 | 9,5/14,3 | 10.8/15.6 |
| Mera opreme D*Š*V (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Dimenzija pakiranja D*Š*V (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Metoda hlajenja | Naravno hlajenje | |||
| Prenapetostna zaščita | Na voljo | |||
| Številka ozemljitvene žice | ≥6mm2 | |||
